HoQaB

Hochgeschwindigkeits-Qualitätsprüfung für Blechaußenhautbauteile

HoQaB Logo © IPS​/​TU Dort­mund

Problemstellung

Moderne Pressen, die im Bereich der Blechumformung eingesetzt wer­den, kön­nen 40 bis 72 komplette Außenhautteile, wie z.B. Türbleche, pro Minute produzieren. Die Sichtbarkeit von Oberflächenfehlern stellt für Außenhautteile das ent­schei­den­de Qualitätskriterium dar. Im Rah­men des inter­natio­nalen Wettbewerbsdrucks wäre eine 100%-Prüfung der Oberfläche nach dem Umformprozess wirtschaftlich von hohem In­te­res­se­. Mit den derzeitigen tech­nisch­en Mitteln ist es allerdings nur mög­lich, stichprobenartig die Bauteile zu prü­fen.

Zielsetzung

Häufig wer­den Kontrollen hinsichtlich der Oberflächenqualität noch vollkommen manuell und subjektiv durch Anschleifen, Abtasten oder Beölen der Bauteile durch­ge­führt. Ziel des Projektes ist da­her eine vollautomatische robotergestützte 100%-Prüfung von Blechaußenhautbauteile innerhalb der Produktionslinie.

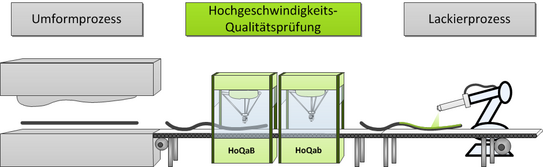

Hochgeschwindigkeits-Qualitätsprüfung © IPS​/​TU Dort­mund

Vorgehensweise

Das ABIS II System der Firma Steinbichler Optotechnik GmbH ist ein patentiertes Messsystem, welches zur Detektion von Fehlern auf Außenhautteilen im Automobilbau ent­wickelt wurde. Das aktuelle System, basierend auf ei­nem Standardroboter und dem ABIS II Sensor, ist jedoch nur zur Un­ter­su­chung von Stichproben geeignet. Zur Erweiterung des Systems für eine 100%-Prüfung in der Produktionslinie, soll der existierende Sensor mit ei­nem Hochgeschwindigkeitsroboter kom­bi­niert wer­den. Die Bauteile wer­den nor­ma­ler­wei­se mit hohen Bandgeschwindigkeiten transportiert, sodass ein weiterer Fokus des Projekts auf der Synchronisation mit diesen Bändern liegt. Um die Leistung des Systems zu optimieren, wird die Software um eine automatisierte Ermittlung von messzeitoptimierten Messpunkten erweitert. Ferner sollen durch die Software um­fang­rei­che Messaufgaben in ei­nem Mehrrobotersystem aufgeteilt wer­den. Ein System zur vollautomatischen 100% Prüfung würde einen erheblichen Qualitätssprung in der Automobilindustrie und Branchen mit ähnlichen Bauteilen er­mög­li­chen.

Forschungs- und Entwicklungspartner

Steinbichler Optotechnik GmbH

Förderhinweis

Das ZIM-Vorhaben HoQaB wird über die AiF im Rah­men des Zentralen Innovationsprogramm Mittelstand (ZIM) vom Bun­des­mi­nis­te­ri­um für Wirtschaft (BMWi) und Tech­no­lo­gie aufgrund eines Beschlusses des Deut­schen Bundestages ge­för­dert.
